PLOT-2D 그래픽 출력   PLOT-XY 그래픽 출력


TUNA plus는 NATM 터널 다단굴착 시공중의 지표면 침하, Shotcrete, Rock Bolt, 주변지반의 안정성 검토, 인접 터널과의 상호작용에 의한 터널거동 영향 평가를 비롯 무근 또는 철근 콘크리트 라이닝에 작용하는 자중, 지하수압, 이완하중 등에 의한 2차 라이닝 안정성 해석을 일관성있게 완전자동 처리해주는 Windows 프로그램으로 NATM 터널의 설계, 시공, 또는 감리에 종사하는 토목기술자는 누구나 사용할 수 있습니다.

주어진 4개의 터널 Model에 대해서 전, 후처리가 자동으로 수행되며, 터널은 원형, 구형, 마제형, 난형 그리고 사용자 지정 임의 단면이 있고 다음과 같은 해석결과가 그래픽으로 출력됩니다.
  - 지표면 침하
- 터널 변위도
- 주변지반 및 Shotcrete의 주응력도
- 터널 주변지반의 안전율 분포도
- Rock Bolt의 축응력 분포도
- 2차 라이닝의 변위 분포도
- 2차 라이닝의 단면력도
- 2차 라이닝의 철근응력 분포도
- 2차 라이닝의 가선응력 분포도
- 지표면, 터널의 천단, Spring Line, 그리고 Invert에서의 시공중 변위 이력도

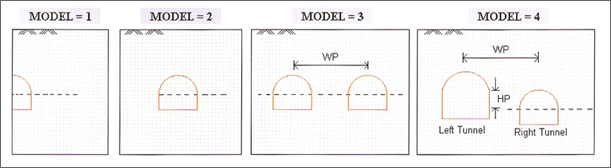

  TUNA plus에서 지원하는 터널 Model
